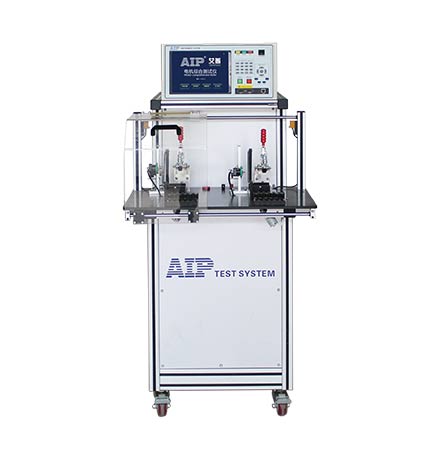

汽車鼓風機電機測試系統
產品概述:
汽車鼓風機電機有有刷和無刷電機兩種,有刷占比更高,鼓風機電機測試系統對鼓風機電機測試系統定子、轉子、整機進行測試。
測試項目:
測試對象:有刷電機電樞轉子、無刷電機定子、電機整機,具體項目見下方介紹
適合電機:

本系列產品應用于汽車鼓風機電機安全指標和性能指標測試,用于電機出廠前測試,根據不同電機規格定制測試方案.

一、測試項目

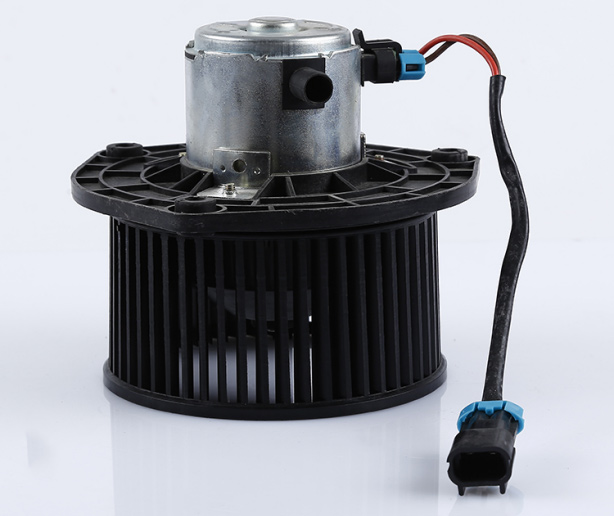

汽車鼓風機電機分有刷電機和無刷電機兩種

1、有刷電機電樞轉子測試項目:焊接電阻、跨間電阻、片間電阻、交流耐壓、絕緣電阻、匝間耐壓;

2、無刷電機定子測試項目:交流耐壓、絕緣電阻、直流電阻、電感、匝間、轉向;

3、電機整機測試項目:電機電參數-電壓、電流、功率。

二、設備功能特點

1、焊阻定位:準確定位焊接電阻錯誤的焊點,并以圖示直觀展現

2、掛鉤錯位:自動檢測電樞掛鉤順序是否正確,并準確指出順時針或逆時針掛錯片數;

3、開機自檢:測試系統開機時自動檢測各功能模塊是否正常,異常模塊會自動報錯并提示;

4、數據處理快速:測試系統控制核心采用ARM高速處理器,數據處理高效準確;

5、數據共享:設備與互聯網聯通,實現數據交互資源共享;對接MES系統,測試數據可自動上傳到客戶服務器端,此功能選配;

6、遠程維護:內置網絡模塊,聯網后可遠程對測試系統進行維護升級,保證設備維護時效性。

三、汽車鼓風機電機作用

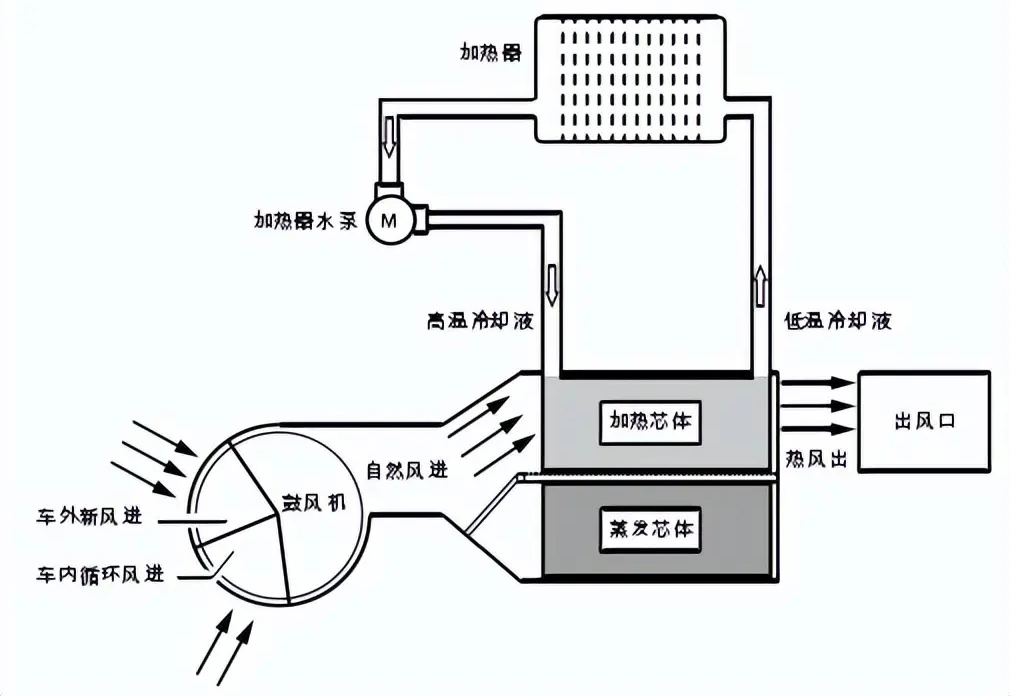

汽車鼓風機作用是推動空氣在風道中流動,實現外界與車廂內空氣循環和冷、熱風交換,在燃油車和新能源上作用略有不同

鼓風機電機在燃油車上作用就是將空調蒸發箱上面所產生的冷空氣,或者是將汽車發動機上面所產生的熱空氣吹進汽車內部,從而達到對汽車溫度到控制作用。

而新能源汽車沒有發動機,只有通過單獨制熱的方式進行供暖,鼓風機責負責風機就可以通過氣流將熱交換器上熱量帶至車內,實現空調制熱。

汽車的外循環是將車外的自然風吹進車內,而汽車的內循環則是將車內的溫度吹出來,所以外循環和內循環的時候,汽車鼓風機的工作也不同。

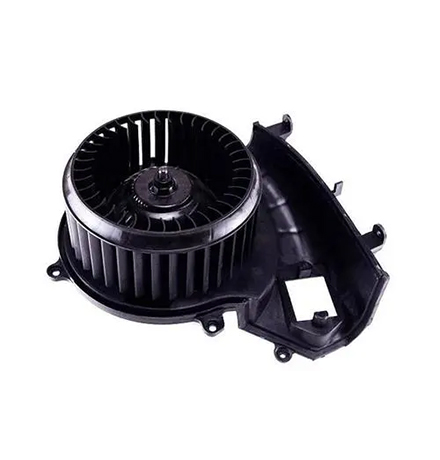

四、汽車鼓風機無刷電機特性

汽車鼓風機無刷直流電機系統主要由電機本體、逆變器、位置檢測器和控制器等組成,無刷直流電機本體外觀和傳統直流電機一致,但有兩點不同:一是定轉子位置進行了互換,無刷轉子為永磁體、定子為電樞繞組,二是擺脫了傳統的電刷-換向器結構,由逆變器和位置傳感器來實現電子換向。

當前汽車鼓風機電機仍然以有刷電機為主,有刷電機具有結構簡單、穩定好、工作范圍廣等優點。但其存在需要換向、容易產生火花、噪音大等問題,今年來隨著汽車低碳化、環保等發展趨勢,中高端汽車為了更好的送風性能,對鼓風機功率一般要求會超過200W,隨著無數直流電機的技術越來越成熟,未來車載大功率電機將會逐漸往無刷化發展。


一、汽車鼓風機電機電樞轉子測試項目

測試產品

汽車鼓風機電機測試系統

顯示方式

10.4寸LCD液晶顯示屏

換向器片數

3-128片可選

片間電阻

測量范圍

0.5m?-1000?

測量精度

≤±(0.5%×量程+3個字)

跨間電阻

測量范圍

0.5m?-1000?

測量精度

≤±(0.5%×量程+3個字)

焊接電阻

測量范圍

1u?-10m?

測量精度

≤±10u?(片阻≤10?)
(5片以上,6片10線制平衡法)

絕緣電阻

電壓范圍

DC 500V/1000V

電壓精度

≤±(2%×設定值 +10V)

測量范圍

1一500MΩ

測量精度

≤±(2.5%×量程 +3個字)

交流耐壓

電壓范圍

0-3000V/5000V
鐵芯與繞組/軸與繞組/軸與鐵芯
單/雙絕緣電樞

電壓精度

≤±(2.5%×設定值+10V)

擊穿電流范圍

0-5/10/20mA

擊穿電流精度

≤±(2.5%×顯示值 +3個字)

匝間耐壓

電壓范圍

0-3000V

電壓精度

≤±(3%×設定值+10V)

波形限值

最小相差0.1%(波形差異)

設置沖擊間隔

可行

采樣頻率

20/40MHz(自適應)


二、鼓風機電機定子測試項目

型號

AIP891X系列

AIP9863系列

 測試項目

交流耐壓、絕緣電阻、匝間耐壓、直流電阻、轉向

交流耐壓、絕緣電阻、匝間耐壓、直流電阻、線圈電感、轉向、反電動勢、相序、霍爾特性

測試對象

直流無刷電機定子(內轉子、外轉子)

測試工位

雙工位

交流耐壓

輸出電壓設定范圍/精度

AC 200~3000V     ±(2%×設定值+10V)

擊穿電流測量范圍/精度

0.10~20.00mA      ±(2%×顯示值+5個字)

測試時間范圍/分辨率

0.5~999.9s   0.1s/步

電弧偵測

1~9級(9級為最高靈敏度)

絕緣電阻

輸出電壓設定范圍/精度

DC 500V/1000V      ±(2%×設定值+10V)

絕緣電阻測量范圍/精度

1~500MΩ            ≤100MΩ:±(3%×顯示值+0.5MΩ); >100MΩ:±(5%×顯示值+5MΩ)

測試時間范圍/分辨率

0.5~999.9s   0.1s/步

匝間測試

輸出電壓設定范圍/精度

500~3000V          ±(3%×顯示值+8V)

采樣頻率

100MHz

波形比較項目

面積、差積、電暈、相位

直流電阻測試

測量范圍及精度

10.0mΩ~20KΩ      ±(0.3%×顯示值+3個字)

測試時間范圍/分辨率

0~999s  0.1s/步

溫度補償功能

可設定

電感測試

測試頻率

100Hz\120Hz\1kHz\10kHz

測試電平

0.3V\0.6V\1V

測試范圍/基本精度

1μH~2H   0.5%

轉向

轉向判斷

正轉、反轉、不轉

反電動勢

電壓測量范圍/精度

20~200V           ±(0.5%×顯示值+0.5V)  量程可定制

轉速設置范圍

200-3000rpm       推薦反電動勢測試轉速為1000rpm

相序測試

相序判斷

A-B-C \ A-C-B

霍爾特性

VCC電源

3.00~18.00V      ±(0.5%×設定值+3個字)

高低電平范圍/精度

0.00~18.00V      ±(0.5%×顯示值+3個字)

頻率范圍

1Hz~599Hz

占空比

0.0~100.0%          ±(0.5%×顯示值+2個字)

PG/Hall波形

波形顯示


三、汽車鼓風機電機整機測試項目:

測試產品

汽車鼓風機電機測試系統





測試項目

AIP8921-036:耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向、PG特性;

AIP8922-036:耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向(搖臂滾輪);

AIP8923-036:耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向(磁場感應);

AIP8924-036:耐壓、絕緣、匝間、電阻、空載

測試對象

單相電機(單速、多速)

測試工位

雙工位

交流耐壓

輸出電壓設定范圍/精度

AC 200~3000V      ±(2%×設定值+10V)

擊穿電流測量范圍/精度

0.10~20.00mA      ±(2%×顯示值+0.05mA)

測試時間范圍/分辨率

0.5~999.9s   0.1s/步

電弧偵測

1~9級(9級為最高靈敏度)

絕緣電阻

輸出電壓設定范圍/精度

DC 500V/1000V       ±(2%×設定值+10V)

絕緣電阻測量范圍/精度

1~500MΩ   ≤100MΩ:±(3%×顯示值+0.5MΩ);  >100MΩ:±(5%×顯示值+5MΩ)

測試時間范圍/分辨率

0.5~999.9s   0.1s/步

匝間測試

輸出電壓設定范圍/精度

500~3000V        ±(3%×顯示值+8V)

采樣頻率

100MHz

波形比較項目

面積、差積、電暈、相位;測試界面顯示三個匝間波形

直流電阻測試

測量范圍及精度

10.0mΩ~20KΩ      ±(0.3%×顯示值+3個字)  可設定溫度補償

測試時間范圍/分辨率

0~999s  0.1s/步

測量范圍/測量精度

-10.0℃~+50.0℃    ±0.5℃

空載特性

電壓測試范圍/精度

AC:30~500V        ±(0.5%×顯示值+1V)

電流測試范圍/精度

AC:0.02~5.0A      ±(0.5%×顯示值+2個字)

功率測試范圍/精度

0.6-1500W           ±(0.5%×顯示值+5個字)

低壓?jiǎn)?dòng)

電壓測試范圍及精度

AC:30~500V        ±(0.5%×顯示值+1V)

電流測試范圍及精度

AC:0.02~5.0A      ±(0.5%×顯示值+2個字)

功率測試范圍及精度

0.6-1500W           ±(0.5%×顯示值+5個字)

堵轉測試

電壓測試范圍及精度

AC:30~500V       ±(0.5%×顯示值+1V)

電流測試范圍及精度

AC:0.02~5.0A     ±(0.5%×顯示值+2個字)

功率測試范圍及精度

0.6-1500W          ±(0.5%×顯示值+5個字)

轉向

轉向判斷

正轉、反轉、不轉

霍爾特性

VCC電源

3.00-18.00V       ±(0.5%×設定值+3個字)

高低電平范圍/精度

0.00-18.00V       ±(0.5%×顯示值+3個字)

頻率范圍

1 ~ 599Hz

占空比

0.0-100.0%        ±(0.5%×設定值+2個字)
